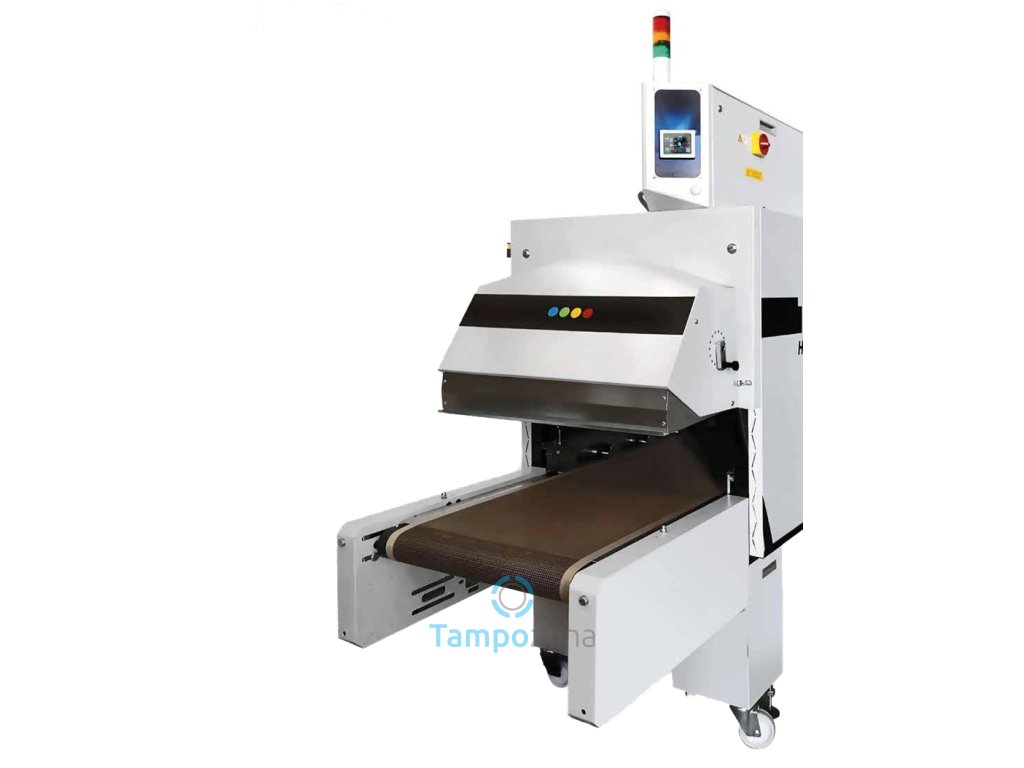

Sušící tunel Tosh HA10

Detailní popis produktu

Navrženo pro vysoký výkon s cílem dosáhnout vysokého průtoku recirkulovaného horkého vzduchu. Tato nucená konvekce vzduchu usnadňuje a urychluje schnutí barev na bázi rozpouštědel, a to jak pro tamponový, tak i sítotiskový tisk.

Teflonem potažený pás ze skelné tkaniny (2x2 mm otvory)

Výška pásu od 625 do 825 mm pomocí ručního kola pro změnu výšky pracovní plochy

Rychlost pásu: nastavitelná pomocí dotykové obrazovky PLC pro zajištění optimální doby sušení výrobku v tepelné komoře od 2 do 8 minut

Teplota vnitřní expanzní komory nastavitelná až na 180°/200° pomocí dotykové obrazovky PLC, regulovaná přesným termostatem a dlouhodobým statickým reléovým řídicím systémem; tímto způsobem teplota nikdy nepřekročí nastavenou hodnotu, čímž se zabrání poškození součástí

Rovnoměrná a konstantní teplota uvnitř tepelné komory po stranách i uprostřed

Extrémně přesná cirkulace horkého vzduchu, dosažená dozadu zahnutými vysoce výkonnými a tichými ventilátory. Trysky směřují vzduch kolmo na výrobek vysokou rychlostí. Cirkulace vzduchu je kalibrována tak, aby odváděla páry a podporovala sušení.

Jemně izolované konstrukční prvky tepelné komory pro eliminaci rozptylu tepla a snížení spotřeby energie

Odvod pachů a výparů z tepelné komory pomocí odstředivého motoru ventilátoru, který se používá také k regulaci míchání čistého/odváděného vzduchu uvnitř

Ovládací panel s dotykovou obrazovkou, PLC a elektrickým panelem umístěným v horní části trouby

Kompletní s 1 kusem chladicí linky mod. CA 10/3, instalované u výstupu z pece, plně nastavitelná výška a sklon, vybavená 3 ventilátory zapojenými do řady, které lze jednotlivě zapínat a vypínat

Horkovzdušná trouba HA10 představuje nejužitečnější roztok pro sušení všech typů tamponových a sítotiskových barev na bázi rozpouštědel s teplotami velikosti až 200 °C

• Přestože lze barvu použitou při tamponovém tisku zpracovat za krátkou dobu, obvykle se doporučuje urychlit proces schnutí.
• Urychlení schnutí barvy je nezbytné při použití jednosložkových barev, například při vícebarevném tisku, v případě vysokých objemů výroby nebo když je nutné provést další potiskové procesy (např. balení produktů ...).
• Schnutí barvy v tunelu je doporučeno při použití dvousložkových barev k minimalizování doby síťování mezi barvou a tužidlem. Při pokojové teplotě tato reakce zabere několik dní, aby barva získala maximální chemickou odolnost na povrchu skla a kovu.
• Pro správné schnutí ředidlové barvy pro tamponový tisk je nutné mít dostatečný objem vzduchu, který zaručí odpaření rozpouštědla z vrstvy barvy, zahřáté na vhodnou teplotu pro potiskovaný podklad.

Napájení: 400 V střídavý 3-fázový + zásuvka pětikolík PE 16 A

Volitelné parametry:

• Extra linka pro chlazení dílů mod. CA 10/3 vybavený 3 ventilátory, k instalaci vně trouby.
• SADA pro IR lampu k instalaci u vstupu do trouby.
• Prodloužení pásu 700 mm k instalaci na vstupu nebo výstupu z pece.
